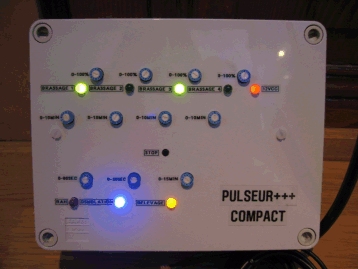

Lien vers la nouvelle version du pulseur+++compact :

     Voilà la nouvelle version et probablement la dernière de mon pulseur de pompe, j’ai décide de     récrire l'article en tenant compte des remarques et des questions qui m’ont été transmises par ceux     d’entre vous qui ont réalise le montage. J’en profite aussi pour y intégrer les dernières petites     modifications et surtout deux nouvelles fonctions qui j’en suis sûr se révèleront très utile pour la     sécurité de nos bacs :  il s’agit d’une fonction anti-débordement et sécurité contre la marche a sec     de la pompe de remonte. Et la plus importante: la possibilité de faire varier la vitesse des pompes à     moteur asynchrone lors de la phase basse des pulsations. Ce montage est désormais vraiment     universel puisqu’on peut y raccorder des pompes synchrones et les piloter en tout ou rien ou     des pompes asynchrones en variation de vitesse, sans qu’il ne soit nécessaire de modifier le pulseur     de pompe.



    Je vais décrire deux versions possibles

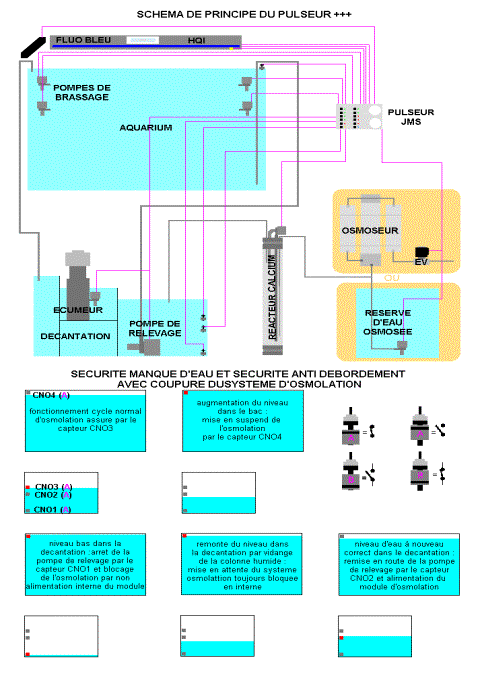

    A :   pilotage de 4 pompes de brassage avec abaissement nocturne + pause nourrissage +     osmolateur + pilotage d’un  ventilateur de refroidissement + 2 programmateurs pour Hqi et     tube fluo + sécurité anti-débordement/manque d’eau ( la commande d’agitation d’un     réacteur a hydroxyde de calcium peut être effectuée par un simple programmateur horaire      supplémentaire)

    Le montage fonctionne avec tout type de pompes susceptibles de supporter le rythme des marche/arrêt, la     fréquence des pulsations étant réglable individuellement pour chaque pompe

    Ce montage est alimente sous 230 volts, mais la partie capteurs/commande est sous 12 volts continu et     permet une sortie auxiliaire pour alimenter une carte deuxième carte complémentaire pour augmenter les     possibilités (pompes de brassage supplémentaires, etc…)

    La réalisation de ce montage est à la porté de n’importe quel bricoleur soigneux, sans compétences     particulières en électronique

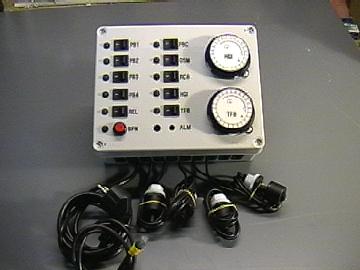

    Voilà une photo du montage une fois termine :

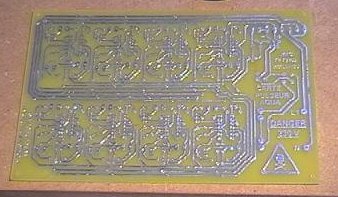

     Entrons dans le vif du sujet, voilà le typon commun aux deux versions :



    la taille réelle est de 193 mm X 129 mm mesures prises au niveau du cadre

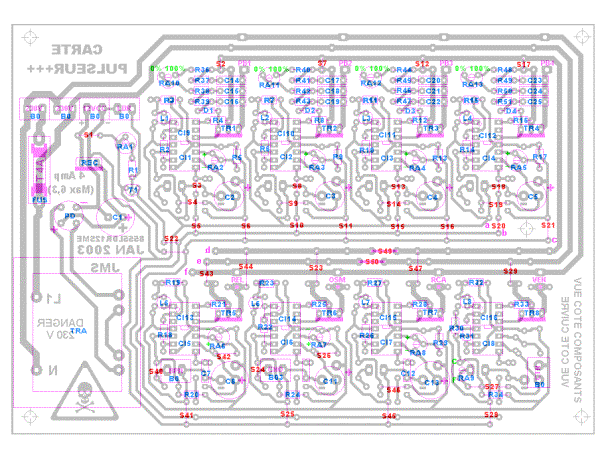

    suivi du schéma d’implantation numérote pour la version A :

    Et pour la version B :



    Je vous conseille de commander les composants par courrier et de vous renseigner éventuellement par      téléphone sur la disponibilité des pièces



    Il s’agit ensuite de commencer à implanter les composants, en commençant de préférence par les straps, les     borniers, les résistances, les supports de CI, les condensateurs (attention à la polarité), les résistances     ajustables, les triacs, le pont de diode, le transistor, le régulateur de tension, le transfo et terminer par la     mise en place des circuits intégrés dans les supports. Les voyants leds seront implantés sur le boitier

    On peut maintenant se délier les doigts après toutes ces soudures, en préparant le boîtier et les     programmateurs



    Le second est un exemple d’implantation des éléments pour le seul montage A, si l’on souhaite y intégrer     aussi un troisième programmateur pour piloter un réacteur a hydroxyde de calcium ou autre

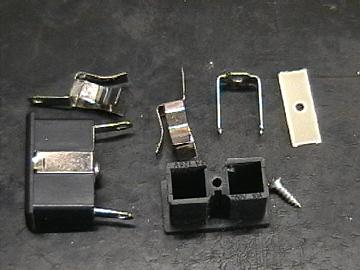

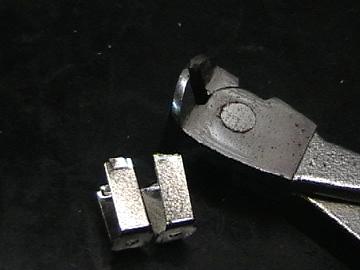

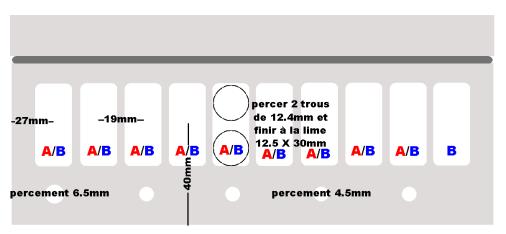

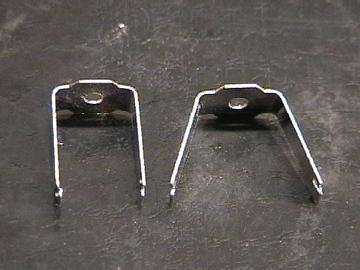

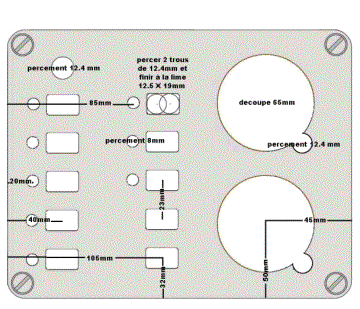

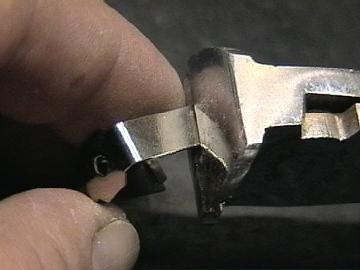

    Voilà le schéma pour la découpe du coté inférieur du boîtier, recevant les socles prise et les entrées de câble

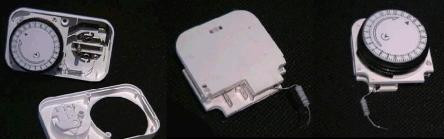

    Reste à démonter les programmateurs pour pouvoir les insérer dans le boîtier

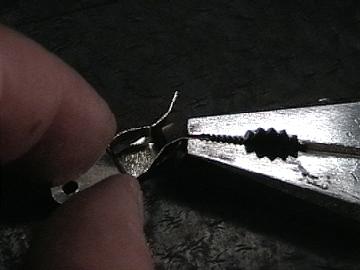

    Il suffit de dévisser les 2 vis à l’arrière et de d’éclipser le boîtier blanc sur le haut de l’horloge à l’aide d’un     tournevis, puis de couper le clips au milieu au bas de l’horloge et de sortir le module après avoir coupe la     résistance du coté patte métallique



    Une fois le module horloge sorti, je vous conseille de faire fondre légèrement le point d’assemblage latéral     du module à l’aide du fer à souder, pour éviter que le module ne risque de s’ouvrir et de couper au cutter     toutes les aspérités sur la face entourant le disque horaire



    A ce stade du montage, il faut faire les liaisons entre la carte et les interrupteurs, leds et programmateurs

    Utiliser du câble souple de 0.22mm² pour le câblage des leds et du câble souple de 1mm² pour tout le reste

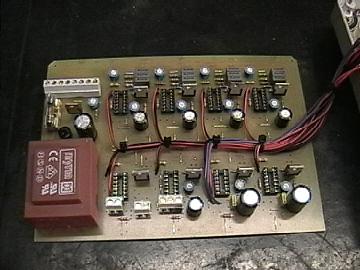

    Essayer de former des torons et les maintenir avec des petits colliers pour faciliter les réglages ultérieurs

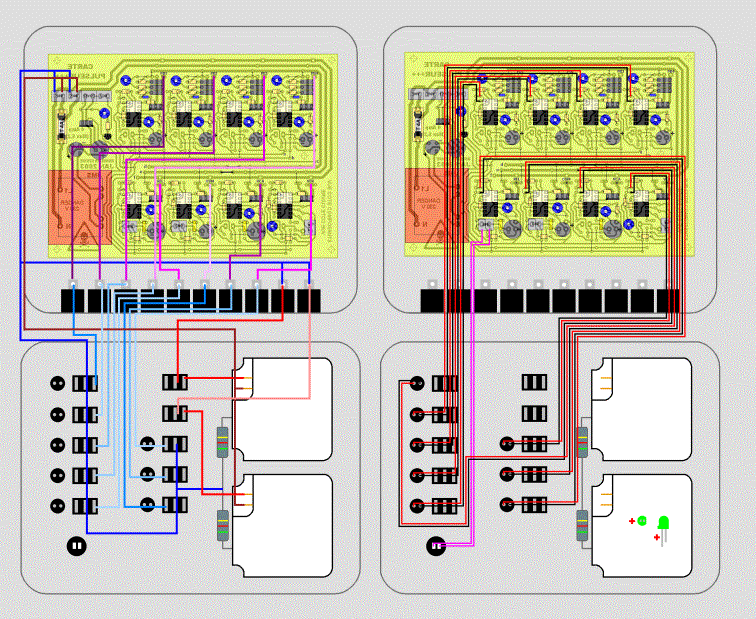

    Voilà les schémas des liaisons à effectuer pour la version A :

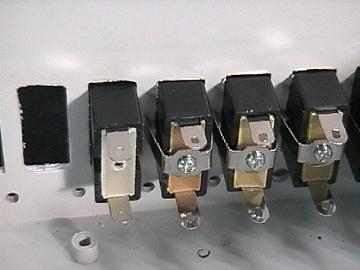

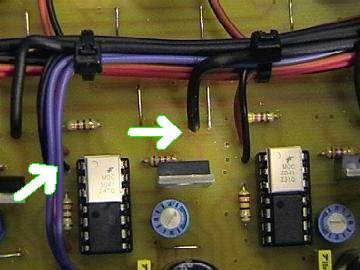

    Voilà ce qu’il faut éviter…

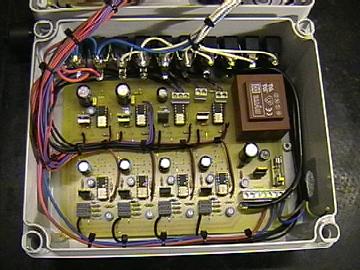

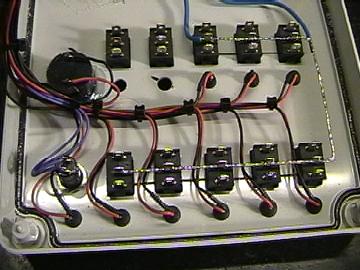

    Voilà ce qu’il faut rechercher !

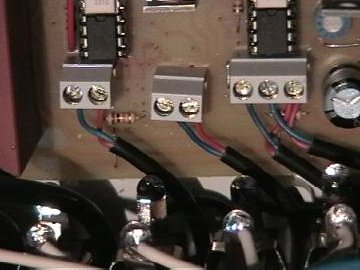

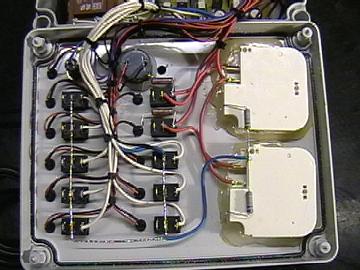

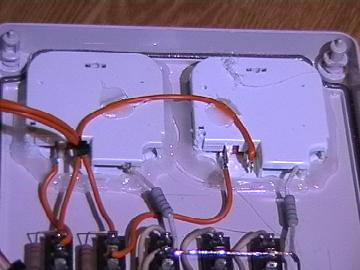

    Quelques photos pour aider au câblage ne sont jamais superflues :



    Certains auront peut être remarque la présence de leds à cote des interrupteurs Hqi et Tfb

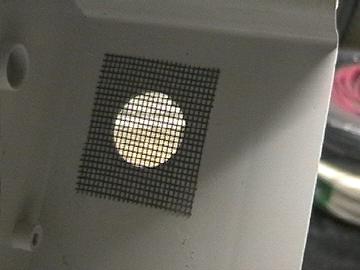

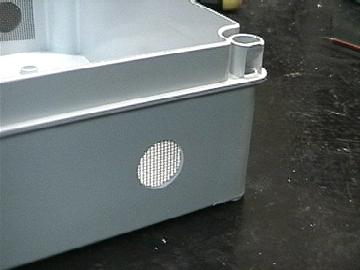

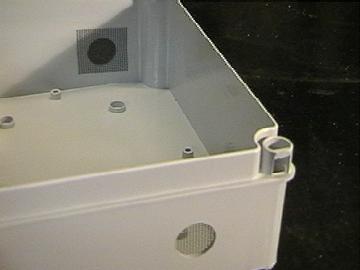

    J’ai mis en place ces leds alimentées en 230 volts, mais il faut insérer une résistance de puissance de 22     Kohm 3 watts (ref gotronic: 22152 à 0.35 euros) et utiliser impérativement des leds faible consommation 2     mA 5 mm verte (ref gotronic: 03058 à 0.20 euros) sous peine de risque majeur d’incendie car les     résistances de puissance chauffent pas mal prévoir donc aussi deux ouvertures dans le boîtier pour le     ventiler

    Ci-dessous comment brancher les leds en question :



    La partie principale du montage est maintenant terminée, reste à s’occuper des périphériques :

    Tout d’abord la Ldr qui permet de passer du régime de fonctionnement jour au régime de nuit

    A ce propos, le régime de nuit double le temps d’arrêt des pompes par rapport à la marche de jour, ce qui     induit un abaissement du brassage, mais pas son arrêt total

    Plier les pattes de la Ldr à angle droit et les couper à une longueur d’environ 6mm et souder sur le câble     préalablement dénude sur 3mm

    Attention à ne pas faire de court circuit avec les 2 pattes, sinon ça aura du mal à fonctionner !

    Puis enfiler le tout dans un petit morceau de tuyau transparent d’une dizaine de millimètres de diamètre,     remplir le tout de silicone transparent et terminer par un petit morceau de gaine thermoretractable





    Par contre il est impératif de recouvrir la sonde ainsi fabriquée par un morceau de gaine thermoretractable     recouvrant l’ensemble, utiliser de préférence de la gaine avec colle à l’intérieur (ref gotronic: 08908 à 8.00     euros)



    Reste à inverser le sens de fonctionnement du capteur de niveau :

    Pour ce faire il suffit de d’enlever le circlips et de retourner le flotteur (le marquage doit être du cote de l’     écrou )



    Il n’est pas sensible aux vaguelettes à la surface de l’eau, grâce à la temporisation dont est équipe le module     d’osmolation

    Le boîtier est maintenant prêt, il suffit de brancher les capteurs sur les borniers prévus, de vérifier une     dernière fois que toutes les soudures sont bonnes, que les composants sont tous implantes dans le bon     sens, qu’il ne manque aucun strap et que phase et neutre sont respectes sur l’alimentation

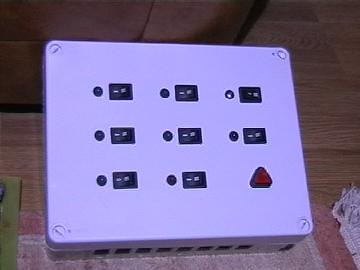

    Voilà la chose après y avoir colle les petits autocollants de repérage :





    Régler les trimmers de variation de vitesse sur 0% (A) si vous branchez des pompes synchrones     (type maxi-jet ou tunze 600/2 1000/2 1600/2 3000/2 …)

    Brancher les pompes de brassage sur PB1, PB2, PB3, PB4 et régler la fréquence de battement     marche/arrêt  sur chaque trimmer (B) correspondant (de 0 a 6 minutes environ)

    Brancher la pompe de relevage sur REL (sauf si on ne souhaite pas que cette pompe s’arrête lors     d’un appui sur le bouton food-stop la brancher alors en direct sur le secteur) et régler la durée     de l’arrêt nourrissage sur le trimmer correspondant à la sortie REL (de 0 a 8 minutes environ)

    Brancher l’électrovanne de l’osmoseur ou la pompe de relevage de l’eau osmosee sur le bornier     OSM  (utiliser une pompe 230 volts) et régler la durée de chaque osmolation a l’aide du trimmer     correspondant à la sortie OSM (de 0 a 30 secondes environ) ceci permet d’éviter la mise en service     de l’osmolation à chaque clapotis à la surface du bac et supprime la nécessite de positionner le     capteur de niveau dans un volume clos

    Pour des raisons de fiabilité on peut doubler ce capteur en le branchant en série avec le premier

    Brancher la pompe de brassage du réacteur a hydroxyde de calcium sur le bornier RCA et régler     la durée de chaque brassage sur le trimmer correspondant (de 0 a 1 minute environ) les brassages     ont lieu toutes les 15 minutes, cette valeur étant fixe

    Brancher le ventilateur sur le bornier VEN et placer la sonde de température dans le bac, pas     trop près du combine chauffage et régler la température de consigne sur le trimmer correspondant     au bornier VEN il ne faut pas hésiter à reprendre ce réglage jusqu'à obtention du réglage souhaite     en n’oubliant pas que la sonde réagit avec un léger temps de retard

    On peut aussi plonger la sonde dans un verre d’eau a la température souhaitée pour faciliter le     réglage

    Dans le cas du pilotage d’un groupe froid par le montage, je conseille de laisser le compresseur     sous tension et de piloter la pompe de l’échangeur

    Si on veut piloter le groupe froid en direct, il faut mettre un relais entre le bornier VEN et le     compresseur

    Placer la photo résistance (LDR) à proximité de votre éclairage

    Le trimmer RA1 permet d’ajuster quelque peu la sensibilité de la Ldr

    Brancher le Hqi et les tubes fluos et régler les horaires de fonctionnement sur les horloges     correspondantes

    Les programmateurs supportent environ 3000 watts, mais les interrupteurs de commande sont     limites à 3 ampères (environ 700watts)

    Il faut là aussi intercaler un relais si les Hqi ou les tubes fluos dépassent ces valeurs

    Brancher enfin le montage sur le secteur (230volts)

    Il est impératif de respecter le sens de branchement entre phase (L1) et neutre (N) sur le cordon d’     alimentation, sinon la partie puissance peux présenter des troubles de fonctionnement

    En cas de nécessite, on peut remplacer le fusible T4 ampères par un fusible plus puissant T6.3     ampères maximum

    Cote coût il faut compter environ 200 euros et un CAF à toute épreuve…

    J’espère que le montage vous donnera entière satisfaction et qu’il vous permettra de maintenir au     mieux les hotes de nos bacs

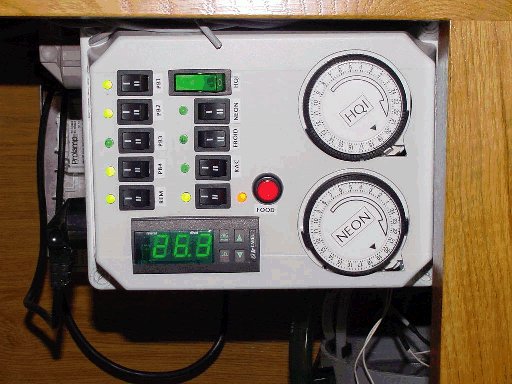

    Pour terminer quelques photos de différente réalisation de ce montage :





    Et surtout une mise en garde car ce montage est soumis à la tension du secteur et peut s’avérer mortel en     cas d’électrocution

    Selon la formule consacrée, je décline toute responsabilité en cas de problème de quelque nature     que ce soit lors de l’usage de ce montage

    Je suis prêt à répondre à toutes vos suggestions et remarques
