    Vor etwa Drei Jahren habe ich ein Aquarienpumpantrieb entwikelt, und nach Veröffentlichung des     Artikel auf'm Web, sind mir einige Fragen, bemerkungen und Verbesserungen zugekommen. Um     diese zu berücksichtigen habe ich habe entschieden dises Artikel nochmals schreiben und     veröffentlichen. Ich profitiere somit auch um kleine Verbesserungen mit einzubringen. Ausserdem     habe ich zwei neue Funktionen aufgeführt, die, so meine ich, sehr hilfreicht sind um die Sicherheit     unsere Aquarien garantieren. Es handelt sich einerseits um ein elektronik modul zum     Pumpentrockenlauf und Aquarium überlauf zu verhindern und anderseits die Möglichkeit die     Geschwindichkeit  alle asynchrone Strömungpumpen zu variieren wenn sie in niededriegen Stufe     des Puls betrieb fonktionnieren.

    Diese Montage ist mittlerweile für beide Pumpentyp synchron und asychron geeignet. Fals sie     synchron Pumpen anschliesen, lauf die schaltung nach ein/aus puls betrieb, und wenn sie     asynchron Pumpen behandeln, dann können sie die geschwindichkeit des reduziert betriebs selbst     und separat für jede des vier Strömungspumpe Kanal einstelen. Zudem ist es möglich einem     Pumpentyp oder den anderen anzuschliessen ohne veränderung des Montage.

    Ende des Artikel sind die Links zu die Ersten versionen diese Steuerung, aber Leider auf     Fransösich !



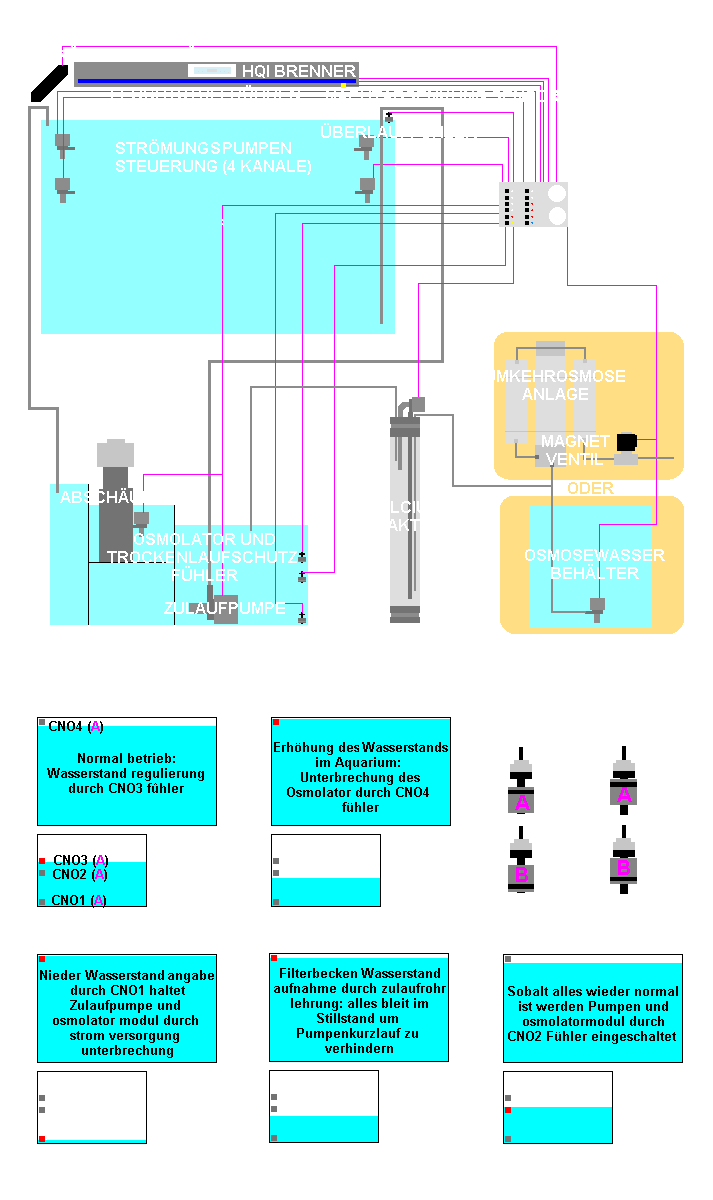

    Pumpen Pulser +++



    Nachfolgend gibt es zwei Montage Möglichkeiten :

    A :   4 Wellenschlagsimulation Kanale für Strömungpumpen mit Nachtabsänkung und Nährpause     + Osmolator + Aquariumwassertemperatur geführte Regelung ein Kühlungs Gebläse ( oder     Kühlungs aggregat ) + 2 Programierer für Hqi Brenner und Leuchtstoffröhren + 1 Überlauf     und Trockenlaufschutz Regler ( Das mischen einstellung von dem Calcium Reaktor kann mit     einem zusätzlichen Zeitschalter gemacht werden)

    B :   4 Wellenschlagsimulation Kanale für Strömungpumpen mit Nachtabsänkung und Nährpause     + Osmolator + Aquariumwassertemperatur geführte Regelung ein Kühlungs Gebläse ( oder     Kühlungs aggregat ) + 2 Programierer für Hqi Brenner und Leuchtstoffröhren + Einstellung     der Laufzeit einer Calcium Reaktor Mischungpumpe



    Das gesammte System ist in einem Kompacten Kunstoffkasten eingebaut mit schalter, Kontrollampe und     Netzstecker für jede einzelne funktion

    Die Montage ist für alle Pumpentypen die ein und ab Schaltbetrieb Rythmus aushalten geignet.     Pülzfrequenz ist für jede Pumpe einzeln zu regeln, sowie Nährungs Pause Zeit

    Diese Anlage lauft mit 230 volts Netzanschluss, aber Wasserstand, licht und Temperatur Fühler sind mit 12     volts gespeist. Ein 12 volt Ausgang ist vorgesehen für eine zusätzliche Erweiterung ( Sollte mann zum     Beispielmehr als 4 Stömungpumpen Kanale brauchen, obwohle es Möglich ist wenigstens 2 bis 3 Pumpen     per Kanal zu steueren )

    Das Durchführen dieser Montage kann jeder geschikte Bastler ohne spezielle Kenntnisse in Elektonik zu     haben

    Hier ein Foto der fertgstellten Pulser +++ :



     Also los, nachfolgend der Positivfilm güldig für beide Versionen :



    Die Reelle Grösse am Rahmen gemessen ist   193 mm X 129 mm

    Hier das Numeriertes Einsiedlungshema für die Version :



    Und dann für dieVersion B :



    Einige Zahle folgen sich nicht veil sie für beide Versionen nicht Güldig sind

    Nachfolgend sind die einzelnen Beauelementen aufgelistet mit Referenznummern und Preisen Bei Firma     GOTRONIC und RADIOPARES in Frankreich (Es war zum Kontrolieren ob diese Firmen Spedition nach     Deutchland machen,sonnst werden sie diese Komponenten bei CONRAD und RS-COMPONENTS finden )



 H

EINSIEDLUNG NUMMER

BAUELEMENTEN TYPEN

BESTELLUNG NUMMER

A

B

 EURO















 G

 CI 1/2/3/4/5/6/7/8

 NE 555N

 21210

 8

 8

 00.45

 G

 CI 9 BIS 16

 MOC 3041

 03537

 8

 8

 01.20

 G

 TRA

 TRAFO 2x6 VOLT 10 VA

 09115

 1

 1

 08.60

 G

 PD

 BRÜCKENGLEICHRICHTER

 02635

 1

 1

 00.45

 G

 REG

 SPANNUNGSREGLER  L78S12CV 2A

 42322

 1

 1

 00.95

 G

 T1

 TRANSISTOR BC337-25 TO92

 02157

 1

 1

 00.15

 G

 TR 1/2/3/4/5/6/7/8

 TRIAC BT 136-600

 02701

 8

 8

 00.90

 G

 L 1/2/3/4/5/6/7/8

 LEUCHTDIODE GRÜN 5MM

 03027 ( 10 STÜCK PACKUNG)

 8

 8

 00.90

 G

 C 1/8/13

 ELEKTROLYT KONDENSATOR 2200µF 16 VOLT

 04955

 2

 3

 00.50

 G

 C 2/3/4/5/11

 ELEKTROLYT KONDENSATOR 470µF 16 VOLT

 04947

 5

 5

 00.20

 G

 C 7/10/12

 MKP KONDENSATOR 10nF 63 VOLT

 04811

 1

 3

 00.15

 G

 C 14 BIS 25

 MKT KONDENSATOR 100nF 250 VOLT

 04852

 12

 12

 00.30

 G

 D 1/2/3/4

 DIAC 32 VOLT (BLAU)

 02722

 4

 4

 00.30

 G

 R 37/41/45/49

 WIEDERSTAND 220 OHM 1/2W ( ROT/ROT/SCHWARTZ X2)

 04128 ( 5 STÜCK PACKUNG)

 4

 4

 00.15

 G

 R 39/43/47/51

 WIEDERSTAND 6.8 KOHM 1/4W ( BLAU/GRAU/ROT)

 04046 ( 10 STÜCK PACKUNG)

 4

 4

 00.15

 G

 R 38/42/46/50

 WIEDERSTAND 2.7 KOHM 1/4W ( ROT/VIOLETT/ROT)

 04041 ( 10 STÜCK PACKUNG)

 4

 4

 00.15

 G

 R 3/7/11/15/19/23/27/32

 WIEDERSTAND 470 OHM 1/4W ( GELB/VIOLETT/BRÄUN)

 04032 ( 10 STÜCK PACKUNG)

 8

 8

 00.15

 G

 R 4/8/12/16/21/25/28/33

 WIEDERSTAND 270 OHM 1/4W ( ROT/VIOLETT/BRÄUN

 04029 ( 10 STÜCK PACKUNG)

 8

 8

 00.15

 G

 R 2/6/10/14/18/22/26/31

 WIEDERSTAND 220 OHM 1/4W ( ROT/ROT/BRÄUN)

 04028 ( 10 STÜCK PACKUNG)

 8

 8

 00.15

 G

 R 1/5/9/13/17/30

 WIEDERSTAND 1 KOHM 1/4W ( BRÄUN/SCHWARTZ/ROT)

 04036 ( 10 STÜCK PACKUNG)

 6

 6

 00.15

 G

 R 20/24/34/35

 WIEDERSTAND 10 KOHM 1/4W( BRÄUN/SCHWAR/ORANGE)

 04048 ( 10 STÜCK PACKUNG)

 4

 3

 00.15

 G

 R 29

 WIEDERSTAND 560 KOHM 1/4W ( GRÜN/BLAU/GELB )

 04069 ( 10 STÜCK PACKUNG)

 0

 1

 00.15

 G

 RA 1

 EINSTELLREGLER TRIMMER T7YA 10 KOHM

 04639

 1

 1

 00.95

 G

 RA 2/3/4/5/6/10/11/12/13

 EINSTELLREGLER TRIMMER T7YA 220 KOHM

 04643

 9

 9

 00.95

 G

 RA 7

 EINSTELLREGLER TRIMMER T7YA 47 KOHM

 04641

 1

 1

 00.95

 G

 RA 8/9

 EINSTELLREGLER TRIMMER T7YA 22 KOHM

 04640

 1

 2

 00.95

 G

 BO3

 3 POLIGE ANSCHLUSSKLEMME

 08091

 1

 0

 00.30

 G

 BO

 2 POLIGE ANSCHLUSSKLEMME

 08090

 8

 7

 00.45

 G

 SCI

 14 POLIGE IC FASSUNG

 08162

 8

 8

 00.10

 G

 LDR

 FOTOZELLE LDR 720

 03132

 1

 1

 00.75

 G

 FUS

 5 X 20 MM IC SICHERUNG HÄLTER

 09402

 1

 1

 00.20

 G

 FUS

 5 X 20 MM GLASKÖRPERSICHERUNG 4.0 A ODER 6.3 A

 09343

 2

 2

 00.15

 G

 BP

 DRUCKTASTE NO

 07120

 1

 1

 01.00

 G

 INT

 SCHALTER EIN/AUS

 07050

 9

 10

 00.60

 G

 SLED

 5MM LEUCHTDIODE GUMMI HÄLTER

 03118

 8

 8

 00.08

 G

 PCI*

 FOTOBESCHICHTET EPOXY/KUPFER PLATINE 150x200

 12022

 1

 1

 04.00

 G

 PER*

 EISEN III CHLORID

 12060

 1

 1

 02.90

 G

 REV*

 ENTWICKLER

 12064

 1

 1

 01.50

 G

 VEN**

 GEBLÄSE 230 VOLT 120x120 MM

 10211

 1

 1

 15.60

 G

 SOC

 NETZ EINBAUBUCHSE

 08674

 9

10

 00.90

 G

 CA

 NETZSTECKER KABEL

 08685

 1

 1

 02.60

 G

 PRO

 MEKANISCHER ZEITSCHALTER

 27615

 2

 2

 06.90

 G

 BUZ

 BUZZER SV6/P

 05464

 1

 0

 02.35

 G

 FIL

 SCHALTDRAHT 0.22MM2  10 LM

 08770

 1

 1

 01.35

 G

 GTC

 SCHRUMPFSCHLAUCH 12/4MM

 08909

 1

 1

 08.00

 R

 CTN

 TEMPERATURSENSOR CTN10K

 176 7782

 1

 1

 02.93

 R

 BOI

 KUNSTOFF KASTEN 220x170x80

 3046706

 1

 1

 18.83

 R

 CNO

 WASSERSTAND FÜHLER CRYDOM

 331017

 4

 1

 14.72















 R

=RADIOSPARES

 www.radiospares.fr









 G

=GOTRONIC

 www.gotronic.fr









 *

=

NICHT NÖTIG WENN ICH DIE LEITERPLATINE LIEFERE









 **

=

SIE KÖNNEN JEDES 230 VOLT GEBLÄSE BENUTZEN























   So sieht die Leitterplatte nach Ätzen, Bohren und Verzinnen aus :



    Danach müssen die Bauelementen auf Leiterplatte eingebuhrt werden. Am besten beginnt mann mit den     Brücken, Anschlussklemmen, Wiederstände, IC Klemmen, Kondensatoren (Polarität beobachten...),     Trimmer, Triac, Brückengleichrichter, Transistor, Spannungsregler, Trafo und IC's. Leuchtdioden werden     direkt auf den Kasten gebaut.



    Nach alle diese Schweissarbeiten kann mann nun sich die Finger entspannen und den Kastenen und     Zeitschaltern vorbereiten





    Das erste Shema kann mann für Montage A und B benützen. Das zweite Schema ist ein Beispiel für die     Einsetzung ein Zusätzlicher Zeitschalter

    Auf dem unteren fotos ersieht manndas schema der Abteilung der Unteren Seite des Kastens mit den     Steckdosensokel und Kabel eingänge





    Jetzt müssen noch die Zeitschaltern abmontiert werden, um sir in den Kasten einbauen. Dazu reicht es die     zwei hinteren Schrauben abzuschrauben und den weissen Gebäuse über der Zeituhr mit hilfe eines     Schraubenziehers abzuklipsen. Dannwird den mittlere Klips im unteren Teil des Zeitschalters abgeschnitten     und das Modul herausgeholt, nachdem den Stromkreis ab der Metalblende abgeschnitten würde



    Wenn Sie das Uhrmodul herausgeholt haben, schlage ich Ihnen vor, die Zusammenschlusspunkten des     moduls mit einem Lötkolben leicht zu zerschmelzen um eine unvorhergesehene öffnung zu vermeiden,und     mit einer Klinge alle Rauheiten der Zeitscheibe Unterfläche wegschneiden.

    Dann alle einstellklammern des Zeitschaltersherunterdr¨ckenund das Modul in den entsprechenden     zerschnittenen Kastendeckel einkleben. Es muss aber unbedingt  überpüft werden das die Zeitscheibe und     der Schalterarm sich frei bewegen können ( Achtung, der Schalterarm ist ziemlich empfindlich... )



    Nun muss die Verbindung zwischen der Leiterplatte und dem Schalter, Leuchtdioden und Zeitschalter     geschaffen werden.

     Benützen 0.22mm2 Schltkabel für das verkabeln der Leuchtdioden und 1.0mm2 Schaltkabel den Rest

    Versuchen Sie ein Strang mit Kabelbinder zu formen, um die spätere Steuerung Bedienung zu erleichtern

    Nachfolgend das Verdrahtungsschema für die Version :



    Das sollte man Vermeiden…



    Und das Verdrahtungsschema für die Version B :



    Dieses ist zu empfehlen !



    Hier einige Fotos, sicher nicht unütz :



    Sie haben sicher die Leuchtdioden neben den Schaltern des Hqi brenner und des Leuchtstoffröhren     bemerkt. Diese led sind auf 230 volt angeschlossen, und müssen deshalb mit Kraftwiderstände von 22     Kohm 3 watt eingebaut werden ( ref gotronic: 22152  stück: 0.35 euros ) und unbedingt 5mm grüne 2.5     mA low-current Led benützen (ref gotronic: 03058 Stück 0.20 euros ) wegen Brandgefähr; die     Kraftwiederstände heizen ganz schön auf also auch zwei öffnungen im Kasten vorsehen damit eine Lüftung     entsteht.

    Die unteren Fotos zeigen wie diese Led angeschlossen werden :



    Nun ist die gröste Arbeit getan, es bleiben aber noch die Umfange :

    Zuerst den Lichtsensor, der Nachtabsänkung ermöglicht ( im Nachtbetrieb, doppelt man die niededriege     Stufe des Puls betrieb so das es die Strömung Nachtabsenkung bildet )

    Man braucht Doppeldraht Kabel, ein stück durchsichtiger Kunstoffschlauch, Ziliconkleber und ein kleines     Stück Schrumpfschlauch zur dichtung des Sensors



    Selbe Montage für den Temperatursensor :





    Dann muss man noch die Wasserstandfühler Umstellen :

    Um dieses zu erreichen, muss man die Kunstoffklemme entfernen um den Schwimmer umdrehen. Die     Markierung muss auf der Seite der Mutter sein



    Der Wasserstanfühlerhalter muss sich jeder nach seine Anlage aus finden. Auf jeden fals muss den Kabel     des Fühlers nach oben stehen dieser osmolator ist ja nicht gestör durch die kleinen Wellen des     Wasserspiegel, weil ich eine einstellbare Laufzeitregelung eingebaut habe.

    Die Montage ist num fertig, mann sollte aber trotzdem noch einmal alle Lötstellen und Verdrahtungen     Kontrolieren vor mann es an's Netz anschliesst

    So sieht das Ganze aus



    GEBRAUCHSANWEISUNG UND ANSCHLUSS DES PULSERS+++



    Die Reduziertbetrieb Geschwindichkeit Einstellungtrimmern auf 0% (A) einstellen wenn Sie     Synchrone Pumpen anchliessen wollen (typ maxi-jet oder tunze 600/2 1000/2 1600/2 3000/2 …)     Vorsicht: es gibt sonst eine Bauelemente Explosion gefahr

    Die Reduziertbetrieb Geschwindichkeit Einstellungtrimmern zwischen 0% und 100% (A) einstellen     wenn Sie Asynchrone Pumpen anschliessen wollen (typ Tunze 2002, 4002 oder Fischer Tkp 1300,     2000, 3500 oder IKS aquastar turbo 1000, 200, 3500…)

    Schliessen Sie die Strömungspumpen an PB1 bis PB4 und stellen Sie die Pulsfrequenz mit den     Trimmern (B) ( Einzeln Regelbar zwischen 0 und 6 Minuten ungefähr )

    Schliessen Sie die Zulaufpumpe an REL ( sollte mann nicht möchten das die Zulaufpumpe mit dem     Nährpause Knopfdruck anhaltet, muss mann sie einfach direkt an des Netz anschliessen)     Nährpausezeit mit dem entsprechenden Trimmer einstellen ( Regelbar zwischen 0 und 10 Minuten     ungefähr )

    Schliessen Sie das Umkehrosmoseanlage Magnetventil oder osmosierteswasser Zulaufpumpe an     OSM ( nur 230 volt Magnetventil oder Pumpe benützen ) Stellen Sie die Laufzeit jedes     Wassernachfüllen ein ( Regelbar zwischen 0 und 30 Sekunden ungefähr ) Diese laufzeit     vermindert das offen ein und aus schalten wegen den Wellen des Wasserspiegels. Aus     Sicherheitsgründen kann mann zwei Wasserstandfühler serie anschliessen.

    Schliessen Sie die Kalziumreaktor Mischungspumpe an RCA und instellen sie die Mischung Zeit     ( Regelbar zwischen 0 und 1 Minuten ungefähr ) Jede Mischung findet etwa alle 15 Minuten ( nicht     regelbar ) statt.

    Schliessen Sie das Gebläse oder das Kühlaggregat an VEN und setzen den Temperaturfühler     in den Aquarium und stellen dann die gewünschte Temperatur mit dem entsprechenden Trimmer     ein

    Was Kühlaggregat anbelangt, sollte mann die Durchlaufpumpe schalten, und den Kompressor     selbstregeln lassen. Mann sollte auch in diesem fall Starckstromschalter benützen

    Die fotozelle in nähe der Beleuchtung setzen. Es ist möglich die empfindlichkeit dider Fotozelles     mit dem Trimmer RA1 einzustellen

    Hqi Brenner und Leuchtstoffröhren anschliessen und Zeitschaltern einstellen. Diese Zeitschaltern     sind bis 3000 watt gestattet, aber die ein/aus Schaltern sind nur bis 700 watt gestattet, wenn Sie     also mehr Leistungbrauchen, mit mehrere Brenner zum Beispiel, sollten Sie auch in diesem fall     Starckstromschalter benützen

    Endlich kann mann die Montage au dem Netz anschliessen ( 230volt )

    Mann muss unbedingt am Netzanschluss auf Phase (L1) und Nulleiter (N) achten

    Sollte es nötig sein, kann mann die 4 ampere Sicherung mit einer 6.3 ampere erzetsen

    Kostenpunkt muss mann etwa 200.00 euro rechnen, und ein paar Stunden aufmerksamkeit…

    Ich hoffe, daß die Montage Ihnen ganze Zufriedenheit geben wird, und dass er Ihnen erlauben     wird, die Inhaber unserer Aquarien so gut wie möglich aufrechtzuerhalten

    Zum Schluss, noch einige Fotos der verschieden Veräusserungen dieser Montage :





    Ich möchte noch besonders darauf hinweisen, dass diese Montage die Spannung des Netzes unterliegt, und     kann sich bei Stromschlag als tödlich erweisen

    Ich stehe Ihnen für weitere Fragen, Vorschlage, Bemerkungen und Rückfragen gerne zur     Verfügung unter jmsnat@wanadoo.fr

    Die Übersetzung ist mit Vorbehalt anzuwenden, da ich mich mit Technischen Fachausdrücken und     Begriffen nicht voll auskenne ! Damit schliesse ich eine Haftung für Übersetzungsfehlern und     Missbrauchen von der Montage aus

    St Louis, den 21 02 2003  ( Übersetzung: 23 06 2003 )

    Jean-Marc     SCHAEFFER

    Da der schwierigste Teil das Ätzen der Leitterplatine ist, schlage ich ihnen vor, gegen eine beteilung von     32.00 euro mit versandkosten, diese Leiterplatine zu ätzen, bohren, und zu verzinnen. Es handelt sich     nicht um ein geschäfliges Angebot, sondern nur um eine Hilfe zwischen Aquarianer. Punktuell kann ich die     Montage nach wunsch fertig zusammenstelen

    Bemerkungen und update am 19 05 2003:

    J'ai rencontré des soucis de fonctionnement du simplement à la qualité des socles qui est très variable en     fonction des livraisons, en effet les contacts des socles prise ne sont pas toujours trèe biens formés, alors     voilà comment faire pour les modifié lors du montage :



    Il suffit de dévisser le socle pour l'ouvrir, puis de tordre légèrement le clips avec une pince comme sur la     dernière photo



   Il faut aussi recouper les pattes de fixation à cause de l'épaisseur du boitier. La seconde photo montre un     cavalier neuf et un cavalier recoupé d'environ 2mm et légèrement en biais



    Il ne reste plus qu'à écarter les pattes des cavaliers et de monter les socles



    Je conseille aussi de percer deux aérations dans le boitier pour évacuer la chaleur des composants, surtout     si on met en place des leds avec leur résistance de puissance sur les programmateurs :



    Le fait de coller un petit morceau de moustiquaire sur le trou évite l'entrée de choses importunes dans le     boitier, comme par exemple les doigts baladeurs des enfants si le montage est accessible...



    Voilà quelques photos qui montrent comment passer au mieux les fils de cablage de la partie basse tension     pour avoir le meilleur accés aux règlages



    Suivi du cablage complet d'un pulseur type A :



    Une photo montrant la position en fonctionnement normal des capteurs placés de gauche à droite de CNO1     à CNO4 et  du cablage des capteurs de niveau ( à ce propos, la troisième borne du connecteur triple n'est     pas relier à la carte, mais sert seulement à mettre les capteurs CNO3 et CNO4 en série) :



    Un pulseur A réalisé par mes soins ( certains auront peut-être remarqué la présence d'un inter PBC en     façade, il s'agit du module food stop que j'ai relié à une sortie que j'ai appelé Pompe de Brassage Continue;     On peut y brancher ce que l'on veut sachant que cette sortie est alimenté en permanence sauf pendant le     temps d'arrêt après un appui sur le bouton de pause nourrissage. Il suffit de repiquer la phase de sortie du     module BPN entre les straps 37 et 38 et l'alimentation de la led comme sur les autres modules de     brassage:
